Verbrennungsluftsystem DN100mm Edelstahlklappe

Frischluftsystem
Zuluftsystem - Airsystem

Das ideale Set für den Anschluss der externen Frischluftzufuhr bei Kaminöfen / Holzöfen / Schwedenöfen mit Frischluftanschluss bei raumluftunterstützender Betriebsweise oder für Raumluftunabhängiger Betriebsweise.
Bitte beachten Sie, dass bei einigen Kaminofen - Modellen der Frischluftstutzen / Anschlussstutzen für die Nutzung der externen Luftzufuhr, als Zubehör bestellt werden muss. Kaminofen - Modelle der Hersteller Haas+Sohn und Novaline sind werksseitig bereits mit einem Anschlussstutzen für die externe Luftzufuhr ausgestattet. Kaminöfen der Hersteller Justus und Oranier bieten den Anschlussstutzen für die externe Luftzufuhr als optionales Zubehör an.

Set mit Drosselklappe
- für externe Zuluft
- für externe Frischluft
- für externe Verbrennungsluft
Für Frischluftstutzen DN100

Montageschema Externe Frischluftzufuhr:

Zusammenbau-Drosselklappe-jeremias-weiss-ohne-Umgebung-Explosion

Das Verbrennungs-Frischluftsystem besteht aus:
(von rechts nach links der Abbildung "Montageschema")

1 Stück Aluflexschlauch DN100, maximal Länge=1000mm
2 Stück Metall - Schlauchschellen bis maximal DN100 (nicht abgebildet)
1 Stück Drosselklappe Edelstahl, Ø 99,5mm, Länge=130mm (Klappenseite ca. L=98mm)
   Wandrosette integriert, Anschlag bei vollständiger Öffnung, Klappe mit Dichtung,
   Markierung der Hebelstellung: Open (offen) und close (geschlossen)
1 Stück Edelstahl - Rohr (kürzbar) Länge=500mm, Materialstärke 0,6mm
   Innendurchmesser ca. 99,5mm, Aussendurchmesser ca. 100,8mm
1 Stück Lüftungsgitter / Aussenluftgitter mit Insektenschutzgitter aus Kunststof, weißf

Fotos:
Bild 1 - Darstellung der enthaltenen Einzelteile des Frischluft-Sets / Zuluftsystems

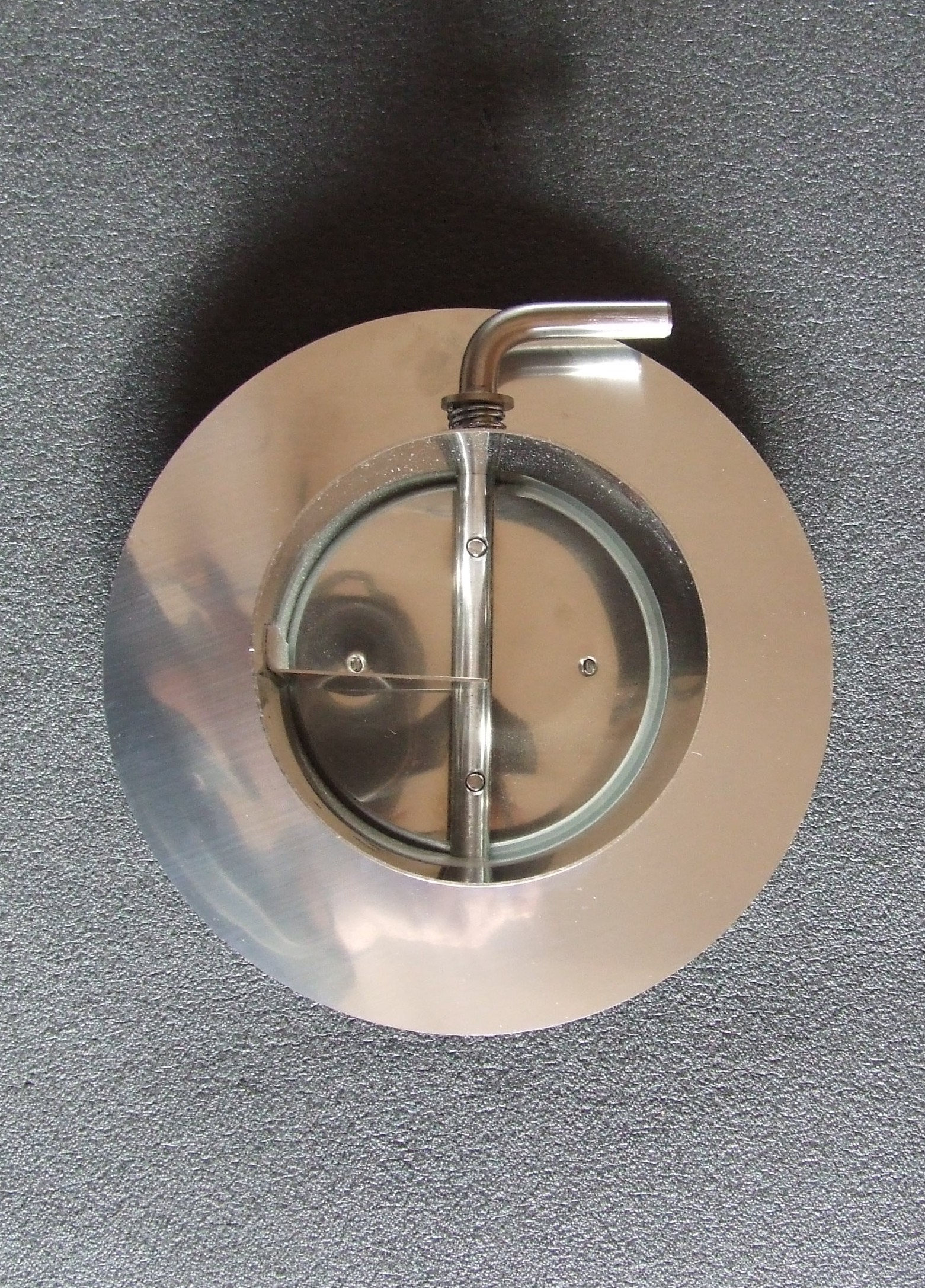

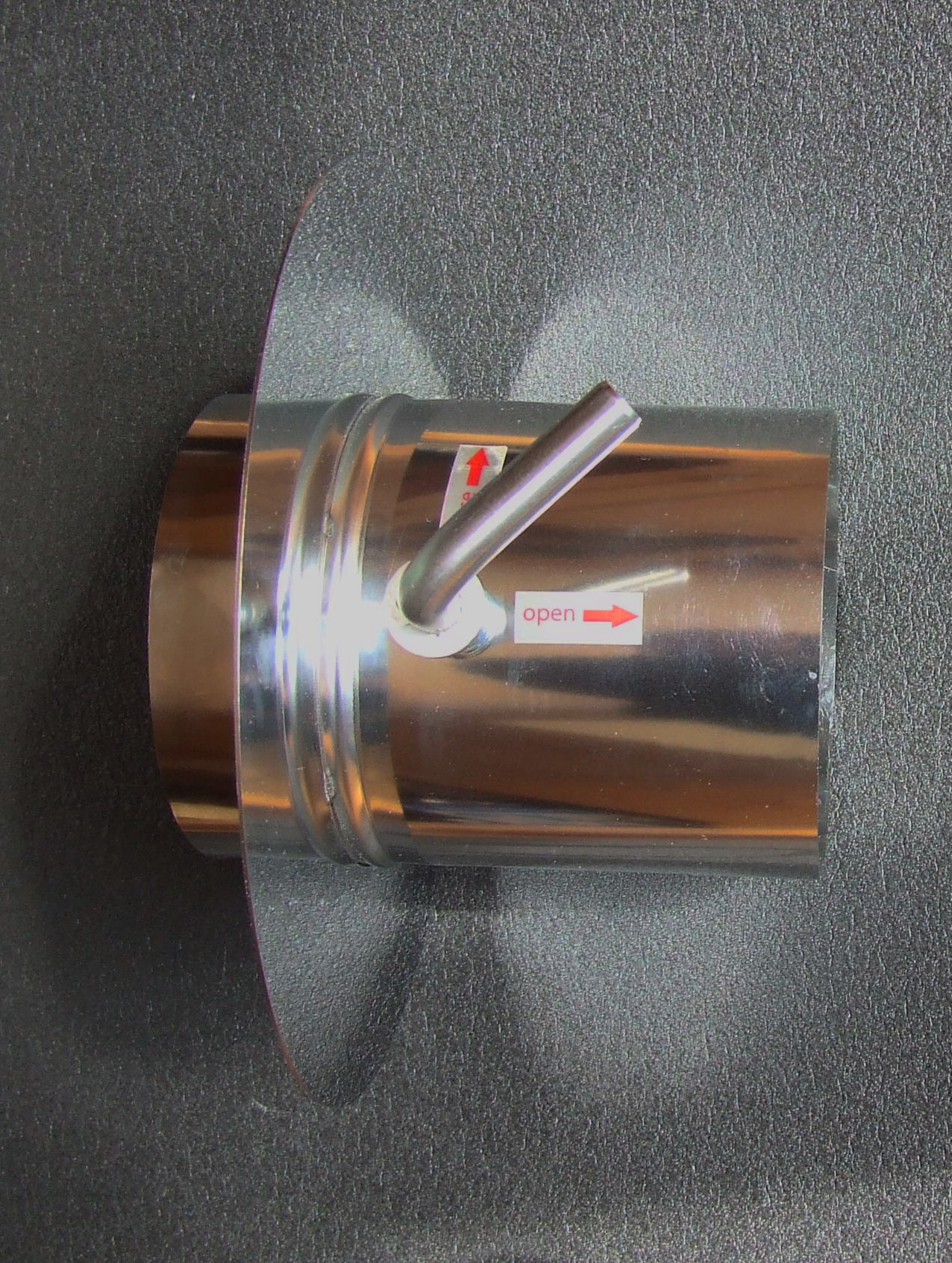

Bilder 2-4 - Detailbilder der Drosselklappe
