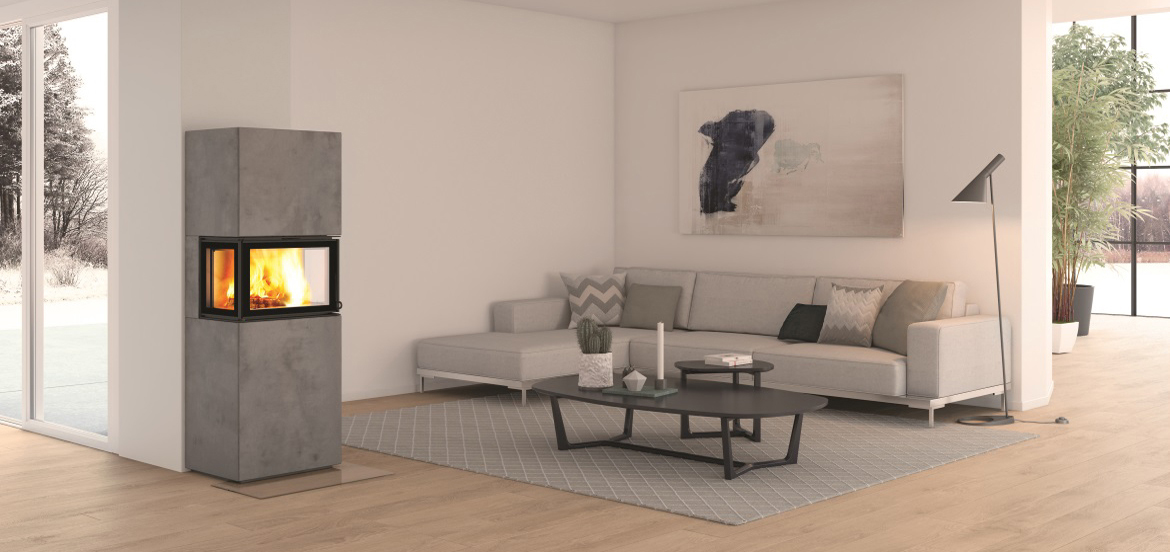

Aschebox Nordpeis N-21U / N-21AAschebox für Nordpeis Einsatz N-21, passend für Modelle:- Kaminanlage Cannes- Kaminanlage Pisa links und Pisa rechts- Kaminanlage PrahaStahlblech, schwarz lackiert, mit Klappgriff zur leichten Entnahme

Aschebox  Nordpeis Duo - Kaminofen - SerieAschebox für Nordpeis Kaminofen Modelle:- Kaminofen Duo 1- Kaminofen Duo 2- Kaminofen Duo 4- Kaminofen Duo 5Stahlblech, schwarz lackiert, mit Klappgriff zur leichten Entnahme

Aschebox Nordpeis S-18UAschebox für Nordpeis Einsatz S-18U, passend für Modelle:- Kaminanlage Lisboa- Kaminofen Uno 1- Kaminofen Uno 2- Kaminofen Uno 4- Kaminofen Uno 5Stahlblech, schwarz lackiert, mit Klappgriff zur leichten Entnahme

Aschebox Nordpeis S-31AAschebox für Nordpeis Einsatz S-31A, passend für Modelle:- Kaminanlage Odense Basic- Kaminanlage Odense Exklusiv- Kaminanlage Havanna- Kaminofen Quadro 1 Basic- Kaminofen Quadro 2 Basic- Kaminofen Quadro 3 Basic- Kaminofen Quadro Colorado- Kaminofen Quadro 1 Exklusiv- Kaminofen Quadro 3 ExklusivStahlblech, schwarz lackiert, mit Klappgriff zur leichten Entnahme

Druckwächter - Unterdruck-ControllerDas Spar Komplett-Set "BL220FiTDDa" besteht aus dem Unterdruckwächter BL220DD Aufputz mit dem Temperaturfühler BL220Temp, dem Sicherheitsschalter mit Außenantenne Einbauvariante BL220FiRX und dem Fensterkontaktschalter BL220FTX. Ihre Abluftanlage wird dann erst abgeschaltet, wenn der Ofen beheizt ist und der Unterdruck zu niedrig ist.Mit diesem Komplettset genießen Sie maximale Sicherheit in Kombination mit maximalem Komfort, da Sie mit diesem Kauf, von den Geräten bis zu den Montageteilen, alles bekommen, was Sie je benötigen werden.Auf Wunsch ist der Differenzdrucksensor auch mit Windschutzdose für die Außendruckmessung erhältlich.Hinweis: Max. Schaltleistung beträt 5A/1150W - sollte die max. Leistungsaufnahme des Abluftgerätes höher sein, muss die Leistung über ein zusätzliches Relais geführt werden.

Flüssig-Silikonkleber - Ofenschnurkleber - Dichtschnurkleber - SchamottkleberGebrauchsfertiger Dichtungs- und Befestigungskleber, 90ml TubeDichtschnurkleber:Der Hochtemperatur - Silikon-Kleber hat eine Temperaturbeständigkeit von 300°CDer Silikon-Kleber wird in Kaminöfen und Maschinen eingesetzt, ist ideal zum Einkleben von Dichtungen geeignet.Der Flüssig-Silikonkleber ist ein gebrauchsfertiger Dichtungs- und Befestigungskleber. Der  Dichtschnurkleber Sealtite 210 besitzt eine gute Haftfähigkeit auf faserigen Produkten, auf Metallen, Schamottstein und auf allen Arten von Baustoffen.Anwendung: Den hitzebeständigen Ofenschnurkleber auf die gereinigte Oberfläche auftragen, die Dichtschnur kräftig andrücken, die Enden der Dichtschnur werden mit dem Dichtungsabbinder Art.41992LH umwickelt (nicht im Lieferumfang enthalten, bitte separat bestellen) um ein ausfransen der Glasfaser-Rundschnur zu vermeiden. Anschließend die Ofentüre schließen und für die Dauer der angegebenen Trockenzeit nicht öffnen. Bitte beachten Sie die vorgeschriebene Trockenzeit. Achtung: Unbedingt aufgedruckte Anleitung und Hersteller-Warnhinweise beachten.Im Umkreis von bis zu 50 km bieten wir Ihnen auch Wartungs- Reparaturleistungen an.Senden uns Ihre Anfrage per E-Mail an info@kaminkaufhaus.deoder rufen Sie uns gerne an: Lutz Herrmann, tel. 04185-7974190

Beschreibung Fenster-Kontaktschalter BL220FTX:Der BL220FTX ist der Sender des modularen Abluft-Sicherheitssystems BL220F/Fi (mit DIBt Zulassung). Er kann eingesetzt werden, wenn der Empfänger des bestehenden Systems alternativ von einem zusätzlichen Fenstersender gesteuert werden soll.Dazu muss lediglich die Kodierung des BL220FTX an die des bestehenden Senders des BL220F oder BL220Fi angepasst werden. Nach einer erneuten Testphase des neuen Senders mit dem bestehenden Empfänger, können die zwei Sender reibungslos nebeneinander einen Empfänger steuern.Technische DatenFunksender (mit Magnet):Sendefrequenz: 868 MHzAbmessungen Gehäuse: L=100mm, B=27mm, H=24mmMagnet: L=28mm, B=13mm, H=8mmSchaltabstand Gehäuse/Magnet: 5 bis 10mmGewicht: 50g Montage des Funksenders mit MagnetBevor mit der Montage begonnen wird, muss zuerst die Mindestöffnung des Fensters festgestellt werden. Diese richtet sich nach: der Leistung des Abluftgeräts in m^3/hder Größe des zu öffnenden Fensters in m^2der Größe des Öffnungsspalts am Fenster in cm Berechnung der Mindestspaltöffnung Ihres Fensters Lesen Sie aus dem Typenschild oder der Betriebsanleitung die Abluftleistung Ihres Abluftgeräts in m^3/h ab.Messen Sie die innere Breite und Höhe Ihres Fensters und berechnen Sie die Fenstergröße in m^2 (Breite x Höhe)Aus der Tabelle können Sie dann das benötigte Spalt-Öffnungsmaß ablesen

Artikelbeschreibung: AnwendungsbereichAbluftanlagen (Dunstabzugshauben, Wohnraumlüftungen, Ventilatoren), die direkt am Hausnetz angeschlossen sind und bei denen der Funkschalter (Empfänger) mit einer Metallverkleidung abgedeckt ist (wie es z.B. bei sog. Inselhauben der Fall ist.) Die externe Antenne des Funk-Schalters (Empfänger) muss dabei mit ca 10 cm Abstand ohne Kontakt zur Metallabdeckung, z.B. an der Decke befestigt werden. Mit dieser Einbauversion kann der Lüftermotor außerdem separat gesteuert werden, sodass z.B. die Beleuchtung der Haube auch bei geschlossenem Fenster benutzt werden kann. FunktionsprinzipDer Magnetkontaktschalter am Fenster (Funk-Sender BL220FTX) überwacht die Position des Fensterflügels. Wenn das Fenster geöffnet oder der Fensterflügel gekippt ist, sendet der Sender alle 10 Sekunden Freischaltsignale zum Funkempfänger und die Abluftanlage kann laufen.  Wird das Fenster geschlossen, werden keine Freischaltsignale mehr gesendet und die Abluftanlage wird nach ca. 30 Sekunden Nachlaufzeit abgeschaltet. Die Highlightsextrem hohe Sicherheit (alle sicherheitsrelevanten Bauteile sind doppelt vorhanden)Mikroprozessorgesteuerter Sender und EmpfängerSicherheitssoftware der Klasse B mit Selbstdiagnose-Funktionerhöhte Funk-Reichweite im Inneren des Gebäudes durch Verwendung der Funk-Frequenz 868 MHzlange Lebensdauer der Batterien im Sender (marktübliche AAA Batterie)

Artikelbeschreibung:Der BL220FiRX ist ein zusätzlicher Empfänger als Einbauversion des modularen Abluftsystems BL220F/BL220FA/BL220Fi (mit DIBt Zulassung). Er kann als Ergänzung zum BL220F, BL220FA oder BL220Fi eingesetzt werden und ein weiteres Abluftgerät (z.B. Lüftung) neben der Dunstabzugshaube steuern. So steuert der eine Sender des BL220F/FA/Fi gleichzeitig mehrere (unberenzte Anzahl möglich!) Empfänger-Geräte, ohne dass ein weiterer Fenstersender benötigt wird.Dazu muss lediglich die Kodierung des BL220FiRX an die des bestehenden Senders des BL220F/BL220FA/BL220Fi angepasst werden. Nach einer erneuten Testphase des neuen Empfängers mit dem bestehenden Sender, können die zwei Empfänger reibungslos nebeneinander von einem Sender gesteuert werden.Dabei folgt der BL220FiRX demselben Funktionsprinzip wie der Empfänger des BL220Fi und bietet somit dieselben Vorteile, sowie dieselbe Sicherheit.Der BL220FiRX steuert wiederum nur den Lüftermotor, nicht die komplette Stromversorgung des Abluftgeräts. Dank seiner externen Antenne kann der BL220FiRX auch hinter einer Metallverkleidung montiert werden. Dies ist so zu gestalten, dass die Außenantenne aus der Metallverkleidung herausgeführt wird und außerhalb dieser montiert wird (z.B. an der Decke).Achtung! Bei Dunstabzugshauben verwenden Hersteller neuerdings bürstenlose Gleichstrommotoren (BLDC Motor). Vergewissern Sie sich beim jeweiligen Kundendienst des Haubenherstellers ob eine Vorbereitung zum direkten Anschluss eines Fensterkontaktschalters vorhanden ist. Wenn ja, kann diese direkt mit dem potentialfreien Kontakt des BL220FiRX (Klemmen K1, K2) verbunden werden. Dies gilt auch für Muldenlüfter / Kochfeld-Dunstabzug nach unten!Ist dies nicht der Fall, verwenden Sie die Type BL220FA.

Die erste Funk-Sicherheits-Abluftsteuerung mit Zertifikat des Deutschen Instituts für Bautechnik (DIBt)Geeignet bei Einbau des Empfängers außerhalb und innerhalb der Dunstabzugshaube/Edelstahlgehäuse der Dunstabzugshaube.Achtung: Der Empfänger mit Antenne kann auch hinter einer Metallverkleidung/Edelstahverkleidung montiert werden, die außerhalb der Edelstahlverkleidung Antenne empfängt die Funksignale des Senders. Der Sicherheitsschalter BL220FA verhindert, dass bei gleichzeitigem Betrieb einer raumluftabhängigen Feuerstätte   (z.B.  Kamin,  Heizkohleofen,  Kaminofen,  Gastherme,  Kohleheizung)  und Abluftventilatoren (z.B. Dunstabzugshaube, Lüftungsventilator) ein Unterdruck entsteht und giftige Gase aus der Feuerstätte in den Raum zurück gesaugt werden. Die Abluftventilatoren werden durch das Magnet-Einschaltsystem nur bei geöffnetem Fenster in Betrieb genommen. Der Schutz des Betreibers gegen Vergiftung mit Kohlenmonoxyd ( CO ) ist dadurch entscheidend unterstützt. Dies wird auch gesetzlich durch die Feuerungsverordnung (FeuVO NRW § 4) vorgeschrieben. Die Highlights dieser Neuentwicklung1) Extrem hohe Sicherheit - wird dadurch erreicht, dass sowohl der Sender wie auch der Empfänger mit einem Mikroprozessor gesteuert werden. Auch wenn das Fenster geöffnet ist, sendet der Sender in kleinen Zeitabständen Kontrollsignale, die im Empfänger kontinuierlich ausgewertet werden. Das hat eine entscheidende Bedeutung. Wenn es nämlich in dieser Zeit zu einer Störung der Funkübertragung kommt - wie z.B. durch mechanische Beschädigung des Senders, Einwirkung eines starken Störsignals, Batterieausfall - wird der Funkschalter - und dadurch auch die Stromzufuhr zur Abzugshaube - nach 30 Sekunden abgeschaltet. Diese Selbstdiagnose Funktion garantiert ein bisher nicht erreichtes Sicherheitsniveau.   2) extrem hohe Sicherheit (alle sicherheitsrelevanten Bauteile sind doppelt vorhanden).3) Sicherheitssoftware der Klasse B mit Selbstdiagnose-Funktion.4) erhöhte Funk-Reichweite im Inneren des Gebäudes durch Verwendung der Funk-Frequenz 868 MHz4) Lange Lebensdauer der Batterien im Sender (marktübliche AAA Batterie, Mikrozelle) Zertifiziert nach folgenden Normen:EN 60730-1 (Sicherheit), EN 61000-3-2, EN 61000-3-3, EN 301 489-1, 301 489-3, EN 300 400-1,EN 300 400-3 (EMV - elektromagnetische Verträglichkeit), EN 14159 (Fehlersicherheit des Datenaustausches)Technische DatenFunkschalter (Empfänger):     Funksender (mit Magnet):Stromversorgung: 230V / 50 Hz    Sendefrequenz: 868MHzLeistungsaufnahme: 3W    Gehäuse: L = 90mm, B = 40mm, H = 24mmSchaltleistung: 230 V AC, 5 A, 1150 W, 1pol.    Magnet: L = 28mm, B = 12mm, H = 7mmAbmessungen: L = 135mm, B = 65mm, H = 75mm    Schaltabstand Gehäuse/Magnet: 5 bis 10mmGewicht Zwischenstecker: ca. 180g    Gewicht Fenster-Funkkontakte inkl. Batterien: ca. 70gMontage des Funksenders mit MagnetBevor mit der Montage begonnen wird, muss zuerst die Mindestöffnung des Fensters festgestellt werden. Diese richtet sich nach:    der Leistung des Abluftgeräts in m^3/h    der Größe des zu öffnenden Fensters in m^2    der Größe des Öffnungsspalts am Fenster in cm Berechnung der Mindestspaltöffnung Ihres FenstersLesen Sie aus dem Typenschild oder der Betriebsanleitung die Abluftleistung Ihres Abluftgeräts in m^3/h ab.Messen Sie die innere Breite und Höhe Ihres Fensters und berechnen Sie die Fenstergröße in m^2 (Breite x Höhe)Aus der Tabelle können Sie dann das benötigte Spalt-Öffnungsmaß ablesenMindestspaltoeffnungSollte es sich bei dem Fenster um ein anderes als ein rechteckiges Format handeln, fragen Sie bitte den Fachinstallateur oder Schornsteinfegermeister nach der Berechnung der Mindestöffnung.In den meisten Fällen werden Sie feststellen, dass die Spaltgröße Ihres Fensters in der Kippstellung bereits größer ist als benötigt. In diesem Fall wird dann der Funksender und Magnet wie folgt am Fenster montiert.Achtung!Ist das für diese Installation ausgewählte Fenster mit einer Außenjalousie ausgestattet, darf diese während des Betriebes des Abluft-Sicherheitsschalters nicht geschlossen werden.Das Funk-Sender Gehäuse wird am Fensterrahmen befestigt, der Magnet ist am Fensterflügel so zu befestigen, dass er wie auf der Abbildung zum Pfeil am Sender-Gehäuse positioniert ist.Abbildung_Magnet_PositionDer Gesetzgeber schreibt vor, dass beide Teile mechanisch am Fenster befestigt werden müssen (dafür werden 4 Stück Schrauben mitgeliefert)Der Abstand zwischen Funk-Sender und Magnet sollte bei geschlossenem Fenster ca 5-10mm betragen. Bei geöffnetem (gekippten) Fenster sollte dieser Abstand mind. 40mm betragen. Somit ist das sichere Ein- und Ausschalten des Magnetschalters gewährleistet.InbetriebnahmeDas Gehäuse des Funksenders besteht aus einem Unterteil und einem Oberteil, die durch Magnetkraft zusammenhalten. Trennen Sie beide Teile und legen Sie die Batterien polungsrichtig ein.Führen Sie die beiden Gehäuseteile wieder zusammen.Montage des Sicherheitsbügels (Umstecksicherung): Bevor Sie den Funk-Schalter in die Steckdose stecken, muss der Stecker Ihres Abluftgeräts in den Funk-Schalter gesteckt und mit der Umstecksicherung abgesichert werden (anders hat der Schalter keine Funktion!)Montage_Umstecksicherung_1 Die Umstecksicherung dient dazu, ein versehentliches Umstecken des Abluftgeräts in eine nicht gesicherte Stromquelle zu verhindern. Es ist ein wichtiger Sicherheitsfaktor und ist gesetzlich vorgeschrieben. Legen Sie den Sicherheitsbügel über den eingesteckten Stecker und befestigen Sie diesen mit den beiliegenden vier Schrauben (zwei Kunststoffschrauben und zwei Metallschrauben)Wichtig!! Der Funk-Abluft-Sicherheitsschalter funktioniert nur mit eingeschraubten Sicherheitsbügel.Stecken Sie den Funk-Schalter in die Steckdose.Drücken Sie die "Test"-Taste am Funk-Sender und der Testvorgang für den Funk-Sender mit dem Empfänger beginnt. Während des Testvorgangs, der ca. 1 Minute dauert, blinkt am Funk-Sender die grüne LED und am Empfänger blinkt die Anzeige abwechselnd rot-grün.​     ​Wichtig!! Falls der Testvorgang nicht gestartet wird (grüne Diode blinkt nicht), kontrollieren Sie die Polarität und den Ladezustand der eingelegten Batterien. Nach beendetem Testdurchlauf leuchtet die Anzeige am Funk-Schalter grün (der Betrieb der angeschlossenen Dunstabzugshaube ist damit freigegeben) und die Leuchtanzeige am Funk-Sender signalisiert alle 10 Sekunden durch kurzes Blinken die Sendung eines SteuersignalsNach dem Schließen des Fensters wird das Senden des Steuersignals abgebrochen (grüne LED am Sender blinkt nicht mehr) und der Funk-Schalter unterbricht nach ca. 30 Sekunden Nachlaufzeit die Stromzufuhr zum Abluftgerät.Sobald das Fenster geöffnet wird, beginnt der Funk-Sender wieder die Steuersignale zu senden und der Funk-Schalter gibt die Steckdose wieder frei.Wichtig!! Achten Sie bitte drauf, dass die externe Antenne des Funk-Schalters außerhalb der Metallverkleidung mit ca 10 cm Abstand montiert ist - sonst kann die Funktion des Schalters gestört werden (Steuersignale vom Funk-Sender können nicht richtig empfangen werden).FA_Antenne

Kombinierter Kohlenmonoxid- und Rauch- DetektorDas Produkt ist ein intelligenter, mikroprozessorgesteuerter Kohlenmonoxid- und Rauch Kombinationsdetektor.  Der verwendete elektrochemische Kohlenmonoxid-Sensor ist mit niedrigem Stromverbrauch und kleinem Empfindlichkeitsdrift stabil und zuverlässig. Dieses Produkt wird überall dort eingesetzt wo die Gefahr eines CO Gas Austritts, wie z.B. bei einer Feuerstätte besteht.Dort bietet er eine hohe persönliche Sicherheit.Produktmerkmale:* Hoch genauer elektrochemischer Sensor und Infrarot  photoelektrischer Sensor* LCD-Display zeigt die CO-Konzentration in PPM* 3 x 1,5 V AA Batterieversorgung (nicht im Lieferumfang enthalten)* Ultra-lange Standby-Zeit, geringer Stromverbrauch* niedriger Batteriestands Warnung* Alarmspeicherfunktion* Alarmierungspause (Ruhemodus)* Sound & Flash Alarm & LED zeigt Alarm an* SMT-Fertigungstechnologie, zuverlässige StabilitätTechnische Parameter:Stromversorgung: 3 x 1,5 V AA BatterieStatischer Strom: <80µAAlarmstrom: <30 mAAlarm / Ton: Licht / ertönt sofortSensor: elektrochemischer Kohlenmonoxid-Sensor und Infrarot photoelektrischer SensorTemperatur: 0℃ - 50℃Relative Luftfeuchtigkeit: 10-95%Kohlenmonoxid-Sensor erkennt Konzentration: 000-999 PPMEmpfindlichkeit des Rauchsensors: 0,1% db / m-9,9% db / mAlarmanzeige: LCD-Display, Licht / ertönt sofortBatterieladezustandsanzeige: niedriger Ladezustand AlarmMaße: Ø104 x 39mmAnweisungen:1. Erster StartLegen Sie 3 Stück 1,5 V AA Batterien in den Detektor ein, der Summer wird es mit einen Ton quittieren, der Detektor startet das Vorheizen. Es dauert 2 Minuten bis der Detektor in Betrieb ist.2. TastenDrücken Sie die Taste "TEST / RESET", LCD zeigt "888" ppm an, die LED flackert und der Detektor ertönt als Daueralarm. 3. Maximalen Messwert abrufenHalten Sie die Taste "TEST / RESET" länger als 10 Sekunden gedrückt. Im Display wird die maximale gemessene Konzentration angezeigt. Durch erneutes drücken der TEST / RESET Taste wird der Speicher gelöscht.4. IndikationslichtIn der normalen Standby-Situation blinkt das grüne Licht einmal alle 30 Se-kunden. 5. Warnung niederiger BatteriestandWenn der Batteriestand zu niedrig ist, blinkt das rote Licht einmal alle 20 Se-kunden und das LCD-Display zeigt "Lb".6. AlarmWenn das Gerät eine Kohlenmonoxid-Konzentration von mehr als 100 PPM erkennt, wird es alarmieren und der Summer ertönt alle 5 Sekunden vier Mal, das rote Licht blinkt und setzt den Alarm fort. Bitte schalten Sie das Gasventil sofort aus, öffnen Sie die Fenster und Türen und rufen Sie Ihren Notdienst an.Im Fall eines Feuers, wenn das Gerät die Rauchkonzentration über 0,1% db/m erkennt, wird es alarmieren, das blaue Licht blinkt schnell und der Summer setzt den Alarm fort.

Rauchrohr-Anschlussset für Kaminanlage Nordpeis Passend für den Rauchrohranschluss nach hinten als Verbindungsleitung zum Schornstein (Wandfutter)Das Rauchrohrset stellen wir passend zur von Ihnen bestellten Kaminanlage zusammen.Es besteht aus je ein Stück Rauchrohr L=150mm und L=250mm, schwarz DN150 und Dichtband 20x2mm in 100cm Länge. Verbindungsleitung für Festbrennstoffe, aus Stahlblech mit 2mm Wandstärke, mit eingezogener Steckverbindung (50mm).Abgasrohr für den Einsatzbereich im Wohn- und Sichtbereich für frei im Raum stehende Kaminöfen oder Kaminanlagen.Die Oberfläche ist mit hitzefestem Senothermlack beschichtet, Farbe: schwarz 703.381Einsatztemperatur bis 400°C, gefertigt nach DIN 1298Verjüngte Verbindungsseite für Steckverbindung der Rohre (50 mm lang)

Der BL220TEMP ist eine Erweiterung von unserem, vom DIBt zugelassenen modularen Systems BL220F. Diese Kombination bietet nicht nur optimale Sicherheit, sondern auch angenehmen Komfort. Denn die Dunstabzugshaube kann entweder vom Fensterkontaktschalter oder vom Temperaturfühler Freischaltsignale empfangen und auswerten. Wird der Ofen nicht benutzt, was der Temperaturfühler über die Abgastemperatur im Rauchrohr feststellen kann (diese muss kleiner als 40°C sein), muss das Fenster nicht extra geöffnet werden, um die Dunstabzugshaube benutzen zu können.Ist die gemessene Temperatur im Rauchrohr des Ofens jedoch größer als 40°C, wird das Senden der Freischaltsignale des BL220TEMP abgebrochen. Um die Dunstabzugshaube wieder benutzen zu können, muss dann das Fenster geöffnet werden, damit der Fenstersender wiederum Freischaltsignale sendet.Mit dieser Funktionsweise kann die Abluftanlage in Zeiten, in denen der Ofen nicht benutzt wird, immer unabhängig vom geöffnetem Fenster in Betrieb genommen werden. Die Kombination aus Empfänger, Fenstersender und Temperaturfühler bietet in dieser Hinsicht also eine äußerst komfortable Lösung, die zusätzlich auch noch hilft Energie zu sparen, indem das Fenster nie unnötigerweise geöffnet werden muss und Wärme im Raum bleibt.Für folgende, raumluftabhängige Feuerstätten in Verbindung mit einer Entlüftungsanlage ist der BL220TEMP als Sicherheitseinrichtung geeignet:    Handbeschickte Feuerstätten nach        DIN EN 128151        DIN EN 132292        DIN EN 132403    DIN EN 12815:2005-09 Herde für feste Brennstoffe – Anforderungen und Prüfungen    DIN EN 13229:2005-10 Kamineinsätze einschließlich offene Kamine für feste Brennstoffe – Anforderungen und Prüfungen    DIN EN 13240:2005-10 Raumheizer für feste Brennstoffe – Anforderungen und PrüfungenDabei wird vorausgesetzt, dass sowohl die Verbrennungsluftversorgung als auch die betriebs- und brandsichere Abführung der Abgase der gleichzeitig betriebenen raumluftabhängigen Feuerstätte unabhängig von der Fensterstellung des überwachten Fensters sichergestellt ist und der vom Hersteller der Feuerstätte empfohlene Brennstoff verwendet wird.Die wichtigsten Vorteile    Optimal zum Nachrüsten bestehender Systeme    Einfache Montage (Montagematerial enthalten)    Kein Energieverlust durch geöffnetes Fenster bei nichtbeheizter Feuerstätte    Funktioniert mit allen Broko FunksystemenWichtig:Die Installation des Funk-Temperatursensors BL220TEMP im Verbindungsstück der raumluftabhängigen Feuerstätte ist entsprechend der Herstellerangaben und in Abstimmung mit dem zuständigem Bezirksschornsteinfegermeister (BSM) vorzunehmen. Der Temperaturfühler muss so installiert werden, dass eine homogene Umströmung des Temperaturfühlers möglich ist. Der Temperaturfühler ist zwischen    Dem Abgasstutzen einer raumluftabhängigen Feuerstätte und der Abgasanlange (bei Heizgeräten ohne Nachheizfläche)    Dem Abgasstutzen einer raumluftabhängigen Feuerstätte und der Nachheizfläche (bei Heizgeräten mit Nachheizfläche) zu montieren.Der Abstand des Installationspunktes des Temperaturfühlers zum Abgasstutzen der raumluftabhängigen Feuerstätte darf maximal 1,5m betragen. Bei Anordnung einer Nachheizfläche (Heizgaszug) ist der Temperaturfühler vor der Nachheizfläche anzuordnen.Bei der Montage des Temperatursensors ist zu beachten, dass der Sender nicht hinter einer Verkleidung montiert wird, die eine Abschirmung der Funksignale zur Folge hat.Der Funk-Temperatursensor BL220TEMP kann zusammen mit den Abluftsteuerungen BL220F, BL220FA und BL220Fi (auch BL200F, BL200FA) betrieben werden.Zulassungen: CE, TÜV SÜD, DIBtTechnische Daten:Temperaturfühler: Pt1000, Kabellänge 2m (bei Bedarf verlängerbar – bei zu großem Abstand zum Empfänger und/oder Trennwand-Klemmanschluss!)Temp.-Bereich: -60 bis 800°Carmiertes Leitungsmaterial: -60 bis +300°CKnickschutzfeder- Biegeradius: 3,5 cmFunk-Sender-Frequenz: 868 MHzBetriebsspannung: 3V (2x 1,5V AAA Batterien)Montage des TemperaturfühlersDer Temperaturfühler misst die Temperatur der Abgase und wird im Rauchrohr mit Hilfe des beigelegten Montagesatzes befestigt.Kurz vor Einmündung des Rauchrohrs in den Schornstein werden mit Hilfe der beigelegten Bohrschablone 3 Löcher gebohrt - die mittlere Bohrung für den Temperaturfühler mit einem Durchmesser von 5,5mm und die beiden Befestigungslöcher für den Temperaturfühlerhalter mit einem Durchmesser von 3,1mm. Der Temperaturfühlerhalter wird mittels beigefügten Schrauben befestigt. Bei der Befestigung des Halters muss darauf geachtet werden, dass der Temperaturfühler in das Rauchrohr leicht einzuführen ist. Soweit, bis die Fühlerspitze in die Mitte des Rauchrohrs reicht. Die richtige Position des Temperaturfühlers ist am Bild (oben) zu sehen. Diese Position fixieren Sie mit der M4 Schraube in der Sensorhalterung.Die Verbindungsleitung zwischen dem Temperaturfühler und Sender wird an der Wand so verlegt, dass der Sender nicht der strahlenden Hitze des Ofens ausgesetzt wird (entweder weiter seitlich oder unten, nahe dem Fußboden, wo die Hitze schon geringer ist als oben). Der Temperaturfühler wird in der Halterung so fixiert, dass sich die Spitze in der Mitte des Abgasrohrbefindet:Die Installation des Funk-Temperatursensors BL220TEMP im Verbindungsstück der raumluftabhängigen Feuerstätte ist entsprechend den Herstellerangaben und in Abstimmung mit dem zuständigen Bezirksschornsteinfegermeister (BSM) durch ein Fachunternehmen vorzunehmen.Der Temperaturfühler muss so installiert werden, dass eine homogene Umströmung des Temperaturfühlers möglich ist. Der Temperaturfühler ist zwischen​​​a. dem Abgasstutzen einer raumluftabhängigen Feuerstätte und der Abgasanlage (bei Heizgeräten ohne Nachheizfläche),b. dem Abgasstutzen einer raumluftabhängigen Feuerstätte und der Nachheizfläche (bei Heizgeräten mit Nachheizfläche) zu montieren.Der Abstand des Installationspunktes des Temperaturfühlers zum Abgasstutzen der raumluftabhängigen Feuerstätte darf maximal 1,5m betragen. Bei Anordnung einer Nachheizfläche (Heizgaszug) ist der Temperaturfühler vor der Nachheizfläche anzuordnen. Montage des SendersDas Gehäuse des Funk-Senders besteht aus einem Unterteil und einem Oberteil, die durch Magnetkraft zusammengehalten werden. Trennen Sie die beiden Teile und legen Sie die mitgelieferten Batterien polungsrichtig ein. Das Unterteil des Sendergehäuses wird an der Wand befestigt.Der Funk-Temperatursensor arbeitet mit dem Funk-Abluftschalter (Empfänger und Funk-Fenstersender) zusammen. An allen drei Geräten muss die Codierung übereinstimmen! Stellen Sie also den Codierschalter im Funk-Temperatursensor auf den gleichen Code wie bei anderen Geräten ein.FunktionsüberprüfungSchließen Sie das Fenster, an dem der Fensterkontaktschalter des Funk-Abluftschalters befestigt ist (so ist dieser ohne Funktion). Drücken Sie die "Test"-Taste am Funk-Temperatursensor. Wenn die Temperatur im Abgasrohr niedriger als 40°C ist, beginnt der Testvorgang für den Sender des Funk-Temperatursensors und des Funk-Abluftschalters.Falls die Temperatur im Rauchrohr höher als 40°C ist, kann die Funktion nicht überprüft werden, weil die Signale nicht gesendet werden.Während des Testvorgangs, der ca. 1 Minute dauert, blinkt am Funk-Temperatursensor die grüne LED und am Funk-Abluftschalter blinkt die Anzeige grün-rot.Nach beendeten Testdurchlauf leuchtet die Anzeige am Funk-Abluftschalter dauerhaft grün (der Betrieb der angeschlossenen Lüftungsanlage ist damit freigegeben) und die Leuchtanzeige am Funk-Temperatursensor signalisiert alle 10 Sekunden ein Freischaltsignal (grüne LED blinkt kurz auf).Nach Ansteigen der Abgastemperatur auf über 40°C wird das Senden der Freischaltsignale abgebrochen (Anzeige am Temperatursensor blinkt nicht mehr) und der Abluftschalter unterbricht nach 30 Sekunden Nachlaufzeit die Stromzufuhr der Lüftungsanlage. Zur Freigabe der Lüftungsanlage muss nun das Fenster geöffnet werden, damit nun wiederum der Fenstersender beginnt, Freischaltsignale zu senden, und die Lüftungsanlage wieder laufen kann.
